CONSTRUCTION D' UN TÉLESCOPE DOBSON

 DE 610MM A F/D 4



             Suite à la réalisation du télescope équatorial de 510 mm , je m'étais juré , de ne jamais recommencer une telle expérience; certes ce fut une expérience en tout point enrichissante , mais au combien longue et fastidieuse .

Mais au bout de quelques années , les bouts des doigts commencèrent à me démanger , pas de doute il fallait que je" pousse du verre",  le virus était de nouveau là, mais que faire  comme nouvel instrument ?

Mon choix se porta sur un télescope résolument tourné vers l'observation du ciel profond , le plus grand possible tout en étant facilement transportable, je décidais donc de me lancer dans la réalisation d'une optique de 610 mm de diamètre pour 40 mm d'épaisseur , le poids du miroir est d'environ 25 kilos , ce qui est limite pour la taille manuelle , cependant un ami m'ébaucha le miroir à la machine jusqu'à f/d 5 , ce qui m'a beaucoup aidé , car ébaucher un tel diamètre au carbo 36 relève plus du masochisme que de la passion.









                                                                    FIN D'ÉBAUCHAGE AU CARBO 80





Cependant mon but était de réaliser un télescope très compact , facile d'utilisation , afin que l'observateur ne se retrouve pas à 3.5 mètres du sol comme  avec le T510 , j'ai donc décidé de poursuivre à la main l'ébauchage jusqu'à un rapport de F/D 4 , conscient de la difficulté qui m'attendais lors de la parabolisation







                                                                                                                                                                                                                                                                                                                       CONTRÔLE DE LA FLÈCHE AVEC UN COMPARATEUR



Le doucissage fut rondement mené , j'utilisais successivement  les abrasifs suivants: corindon 120 , 180, 280, puis de l'AL. 9 et 12; entre chaque abrasif, le local fut nettoyé de fond en comble afin d'éliminer toute trace d'abrasif précédent pour éviter tout risque de rayures

Pour le polissage et la parabolisation , j'ai utilisé 2 outils de diamètre différents , un outil " pleine taille " de 610 mm , et un outil demi diamètre de 310mm , au niveau des abrasifs j'utilise du R14 pour le polissage et le début de la parabolisation , puis de l'opaline en fin de parabolisation , ce dernier abrasif donne un bien meilleur poli .







                                                         DISQUES OUTILS DE 610 MM ET DE 310MM









                                                                    MIROIR EN FIN DE POLISSAGE





L'appareil de Foucault, m'a demandé un soin particulier, en effet pour un tel diamètre et une ouverture à F\D 4 mieux vaut un système qui tienne la route.

La base du Foucault a été réalisée à partir de pièces récupérées sur une machine d'imprimerie professionnelle, tout en aluminium, 2 rails guides permettent un déplacement précis de la table principale , sur laquelle vient se fixer la lanterne équipée d'une lampe de 25 w ( bientôt remplacée par une lampe de 150w avec fibre optique ) la fente réglable est de plus fixée sur un système pouvant opérer une rotation de 360° afin de réaliser le test du fil ( contrôle de l'astigmatisme ).

Le couteau, solidaire de cette même base , opère une translation grâce à une vis micrométrique .

Le déplacement longitudinal de l'ensemble est contrôlé grâce à l'adjonction d'un comparateur qui nous donne une précision de 5 microns , lors des mesures des écarts longitudinaux.







                                                                                             APPAREIL DE FOUCAULT



Après de nombreuses retouches lors de la parabolisation, je n'arrivais pas à obtenir une précision suffisante , je décidais donc d'envoyer l'optique chez un professionnel " ASTROTELESCOPE" à Torcy.

il repris entièrement le polissage à la machine , voici son compte rendu:

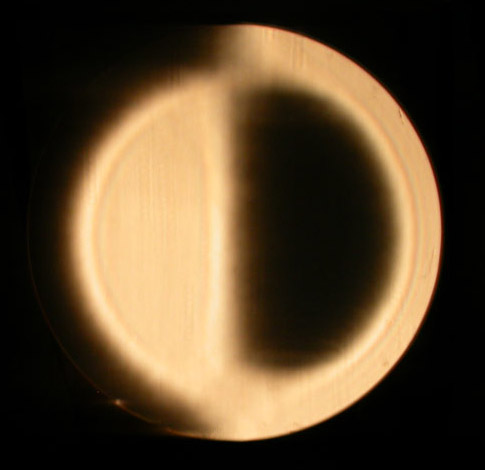

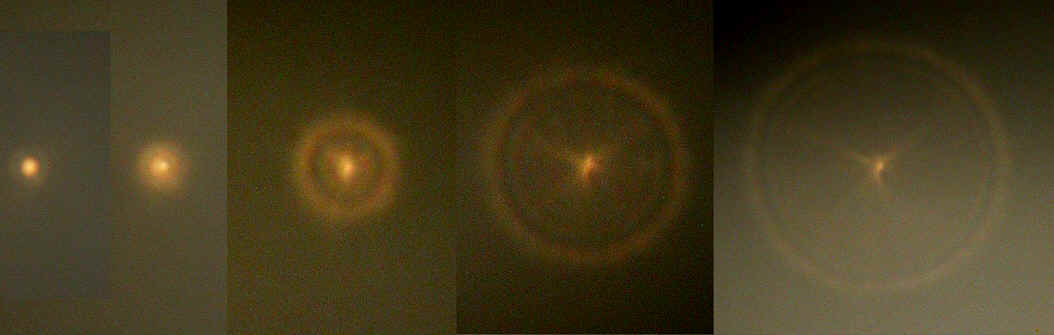

 le polissage du miroir est terminé. Lambda/11 PTV sur l'onde sur le meilleur axe, l'astigmatisme est corrigé, l'état de surface est très doux.





.



.

 le miroir a une belle allure. L'astigmatisme a complètement disparu, la parabole est régulière. Le bord est encore rabattu mais ce défaut est en cours de rectification.

 toujours en retouche de parabolisation, à la main...





            Miroir sur son support de controle





Quelques images de la structure du 610



Tout d’abord la brouette de transport , indispensable vu le poids du bébé ( environ 100 KG !!!) oui je sais je fais pas dans le "light" , mon style c’est plutôt "KRUPP "








Une vue du barillet, qui est composé de 6 triangles dont 3 astatiques




La boite à miroir avec des patins en plastique mou qui sont disposés de la même façon que le barillet






Le miroir sur son support, remarquez les fixations façon verrous







Un gros plan sur les butées latérales







La partie arrière , on voit les 3 leviers astatiques, et oui vous ne révez pas, les contrepoids sont des poids de fil à plomb de maçons





La cage secondaire





Voila une vue d’ensemble de la bête








Avec son pyjama en lycra

J’ai au fur et à mesure de la réalisation noté l’ensemble des dépenses pour me donner une idée du coup final du projet , bien sur ne sont pas pris en compte les centaines d’heures de polissage et de confection , çà c’est cadeau !!!!

Optique :cela comprend le miroir brut ,disque outil ,abrasifs, retouches, aluminure

4260 €

Optique secondaire : miroir secondaire plus Paracorr ( indispensable)

848€

Bois

480€

Visserie+divers accessoires( tubes, tissus, roulettes, petit outillages….etc)

825 €

Ce qui nous fais un cout total de 6400 € à peut prêt, certes c’est une somme rondelette , mais sur plusieurs années c’est faisable, et puis de toute façon on oublie vite l’aspect financier lorsque on met l’œil à l’oculaire

prochaine étape, table équatoriale, je sents qu'il va falloir la faire costaud



réalisation de la table équatoriale



Suite à la réalisation de mon 610 mm , il y a qqs mois  , je me suis mis tout de suite à cogiter pour réaliser une table équatoriale, afin ,dans un premier temps de pouvoir observer confortablement en visuel et puis pourquoi pas par la suite ,se lancer dans la réalisation d'images
j'avais à ma disposition le système complet G4 de mon ex 510mm , pourquoi ne pas l'utiliser pour la réalisation d'une table EQ

j'ai comme vous pouvez le voir ,utilisé le système tige filetée , écrou tracteur , qui donne une bien meilleure précision de suivi que les classiques galets tracteurs présents sur la plupart de ce type de monture, d'ailleurs je me demande toujours pourquoi , les Astrams n'utilisent pas ce système!!!!!!


le retour de l'écrou tracteur à zéro se fait par le classique système à manivelle il faut moins d'une minute pour le remettre à zéro , j'ai une autonomie d'environ 1H40 .
Le secteur repose sur 2 roulements , 2 autres roulettes viennent guider le câble de rappel .
une roulette sur l'écrou tracteur vient couper l'alimentation lorsque celui ci arrive en bout de course

voila la table et son " diable tracteur", ce système me permet de sortir mon télescope partout sur mon terrain tout en le laissant entièrement monté j'ai la chance d'avoir un grand garage qui me permet de stocker l'instrument sans le démonter.
Ainsi lorsque je veux observer , le télescope est operationel immédiatement , je n'ai que 10 mètres à faire, de plus j'ai la chance d'avoir un bon ciel de campagne

détail du système de fixation pour le remorquage

vue de l'axe de déclinaison et du petit M715 en parallèle pour le guidage

détail de la platine de guidage avec translation micrométrique

le bestiau prêt pour l'observation

quel plaisir d'observer avec un tel diamètre sans avoir sans cesse à bouger le tube manuellement pour recentrer le champs visé!!! enfin des observations sans contraintes des planètes et des NP
